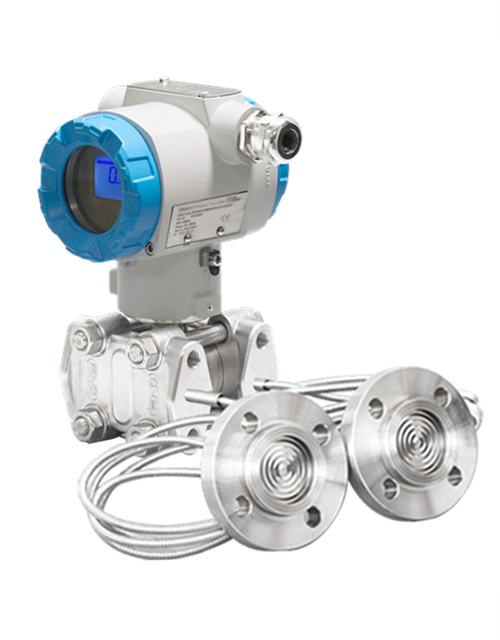

HR3051-LD型差压远传变送器

差压远传变送器的膜盒是用于防止管道内介质直接进入差压变送器的压力传感器组件中,它与变送器之间采用硅油等填充液传递压力。
HR3051-LD型差压远传变送器用于测量液体、气体或蒸汽的液位、密度、压力、以及流量,然后将其转变成4~20mADC HART电流信号输出。HR3051-LD也可与RST375手持终端或RSM100 Modem 相互通信,通过它们进行参数设定、过程监控等。HR3051-LD型差压远传变送器的测量范围(未迁移时)为0-1kPa~2MPa,远传法兰的额定压力分别为:1.6/4MPa、6.4MPa、10MPa、150psi、300psi或600psi。

2线制,4~20mADC HART输出

变送器本体可直接固定于任何位置

定位螺钉可将其固定于任何位置

报警电流标准设置:高报模式

测量参数:差压、液位

报警电流标准设置:高报模式

产品相关

  • 资料下载: 点击下载
  • 产品品牌 : 恒瑞HighReach
  • 订货型号 : HR3051-LD
  • 联系邮箱 : highreach@hr-tool.cn
  • 变送器咨询电话 : 15686900127

技术参数

量程
表1量程代码与量程范围关系对照表
量程
代码
最小量程 最大量程 额定压力(最大值)
B 1kPa 6kPa 远传法兰的额定压力
C 4kPa 40kPa
D 25kPa 250kPa
E 200kPa 2MPa

表2远传法兰与最小量程关系对照表
液位法兰 标称直径 最小量程
单边远传 双边远传
扁平式 DN 50/2” 10kPa 10kPa
DN 80/3” 6kPa 1kPa
DN 4” 6kPa 1kPa
插入式 DN 50/2” 16kPa 16kPa
DN 80/2” 6kPa 1kPa
DN 4” 6kPa 1kPa

相关参数

工作原理
HR3051-LD型差压远传变送器结构上由HR3051-DP型差压变送器和经焊接安装的带毛细管远传法兰组成。其工作原理与HR3051-DP型差压变送器相同(参见HR3051-DP型差压变送器技术规格书),只是压力传递路径略有不同:作用在远传法兰侧的压力,首先经远传法兰上的膜片和填充液,再经毛细管,最后到达测量传感器相应的正负侧。

产品结构
HR3051-LD产品规格
点击看大图
