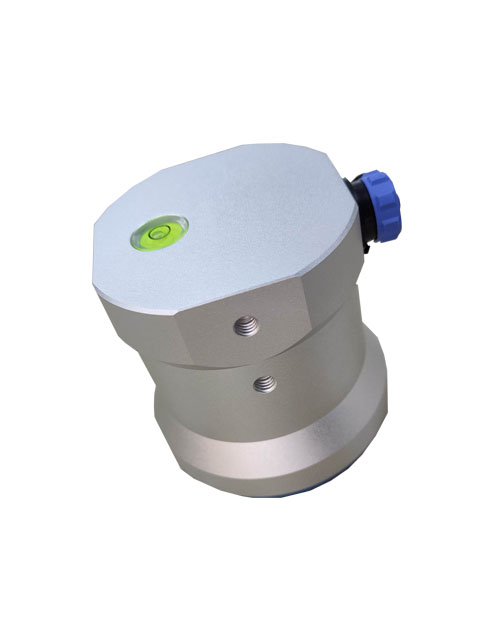

HR7380型80GHz连续调频波雷达水位计

        HR7380产品,是指工作在 76-81GHz的调频连续波(FMCW)雷达产品。产品最大量程可以达到60m, 最窄6°天线波束角由于它工作频率更高,带宽更大,测量精度更高。产品提供支架的固定方式,3.6V锂电池供电,485/NB通信可选,无需现场布线使得安装便捷简易。


基于自研的CMOS毫米波射频芯片,实现更紧凑的射频架构,更高的信噪比,更小的盲区

5GHz工作带宽,使产品拥有更高的测量分辨率与测量精度

最窄6°天线波束角,干扰小,安装更为便捷

支持NB无线传输,可配置上传周期

显控和液位计采用分离设计,可定制

一体化透镜设计,体积精巧

产品相关

  • 资料下载: 点击下载
  • 产品品牌 : 恒瑞HighReach
  • 订货型号 : HR7380
  • 联系邮箱 : highreach@hr-tool.cn
  • 变送器咨询电话 : 15686900127

技术参数

发射频率

76GHz~81GHz

测量范围

0.1 m ~60m

测量精度

±1mm

波束角

供电范围

3.6~5 VDC

通讯方式

TTL/NB/485

温度

-40~85℃

外壳材质

铝合金

天线类型

透镜天线

推荐线缆

7*0.3mm²

防护等级

IP68

安装方式

支架


相关参数

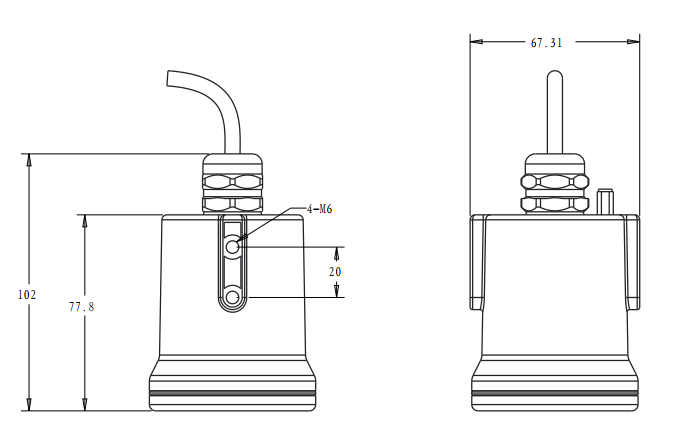

结构尺寸
