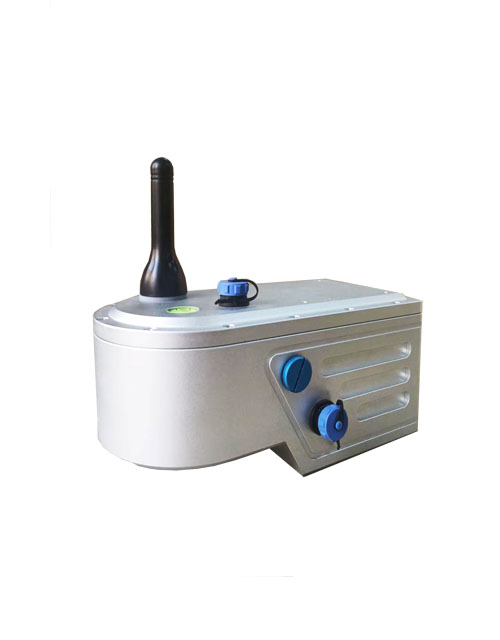

HR7380E 一体化雷达水位计

HR7380E是一款用于地表水液位测量的非接触式平面一体化雷达水位站,其采用 24GHz 频率调制连续波雷达(FMCW)技术对液位进行测量,这种节能、非接触式的测量技术使得其在测量时不受温度梯度、水面水汽、水中污染物以及沉淀物的影响,优化的算法可以使测量结果更加精确。内置 RTU、可充电锂电池,外部只需要一块太阳能板就可以构建完整运行的水位监测站。 相对于传统分立式水位计具有综合成本低、方便安装、维护量小的特点。


体积精巧,重量小于2.5Kg,可借助桥梁等基础建筑设施或建悬臂等辅助设施;

最窄6°天线波束角,安装环境中的干扰对仪表的影响更小,安装更为便捷。

测量范围 0.1-60m(如需更大测量范围可定制)

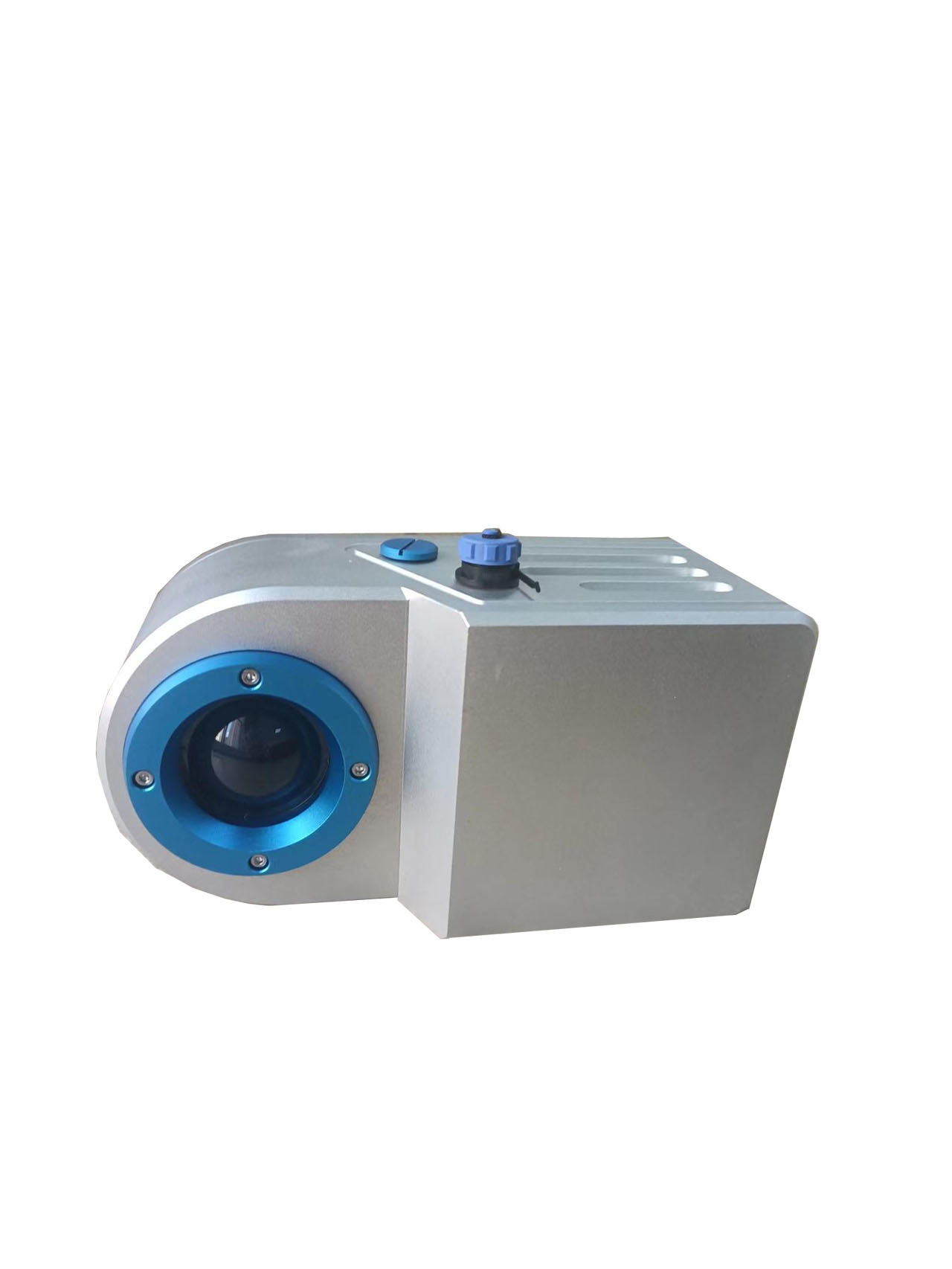

一体化透镜设计,体积精巧,全防水设计,适合野外使用。

非接触式测量,不受环境温度和湿度影响,也不受水体腐蚀。

支持4G无线传输,可配置上传周期,上电即可远程查看数据

产品相关

  • 资料下载: 点击下载
  • 产品品牌 : 恒瑞HighReach
  • 订货型号 : HR7380E
  • 联系邮箱 : highreach@hr-tool.cn
  • 变送器咨询电话 : 15686900127

技术参数

参数

测量范围

60m

测量精度

±1mm

雷达频率

80GHz

波束发射角度

内置锂电池

12.8V 11000mAH

建议太阳能板

20W,18V(Vmp)

采集间隔

定时采集,间隔可设定,最小间隔1分钟

数据上报

支持小时报、定时报、触发上报


接口及其它

数字有线接口

RS485,MODBUS协议

无线传输

4G

Sim卡

内置

天线

棒状

外壳材质

铝合金外壳

尺寸

210×110×93(mm)

防护等级

IP68

安装方式

支架

相关参数

结构尺寸(单位:mm)


1. 棒状天线;  2.太阳能电池板供电接口; 3.电源开关;

4.调试接口; 5.水平仪; 6.透镜

应用领域:

江河、湖泊、水库等水文测量;

河道、灌渠、防汛等水位监测;

城市防洪、内涝等水位监控;

山区暴雨性洪水监测等。
