ADCP多普勒剖面流速仪相关介绍

2022-09-26 11:12:53

ADCP为英文Acoustic Doppler Current Profilers的简称,即声学多普勒流速剖面仪。它是利用声学多普勒原理研制的目前世界上最先进的河流流速流量实时测量设备。

声学多普勒剖面流速仪

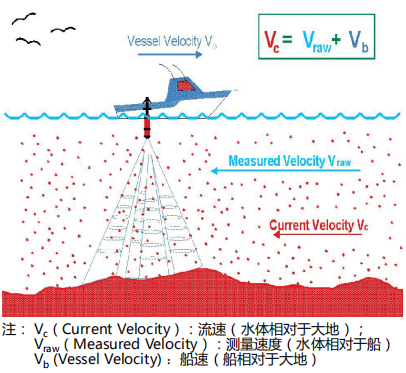

ADCP 向水中发射固定频率的声波短脉冲。这些脉冲碰到水中的散射体(浮游生物,泥沙等)发生背散射。ADCP接受回波信号的多普勒頻移处理得到流速以及测量水体中的相对运动,包括水体相对于仪器的运动速度,以及仪器在水体中的速度。

水跟踪

由水中颗粒的回波测量水流相对于ADCP的运动,该功能叫做水跟踪。

底跟踪

由河底或海底的回波测量河底或海底相对于ADCP的运动,该功能叫做底跟踪。如果河底或海底无推移质,底跟踪测得的速度即为测船的速度。


流量测量

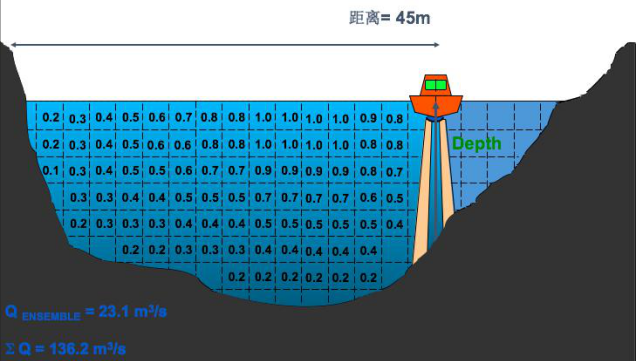

将整个测流断面化分为许多子断面(类似传统旋桨不同断面测流),在每个子断面的垂线处可以测量水深和该断面的多个垂线点流速从而得到垂线(即子断面)平均流速。


ADCP测量设备优点

  • 作业时间短,工作效率高

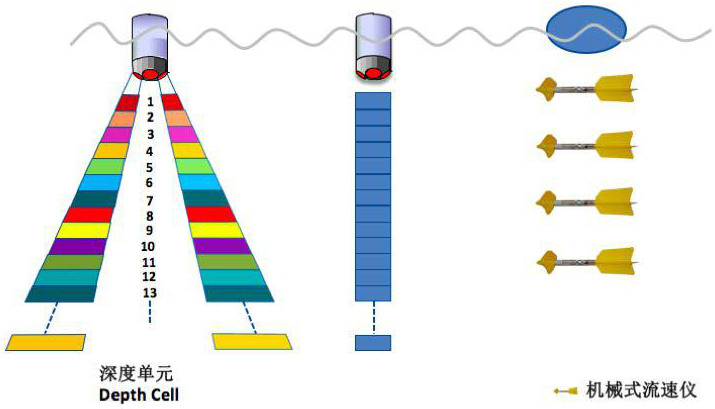

  • 流速测量分层多,一台ADCP相当于多台单点流速仪

  • 数据多、后处理可提取多种数据

  • 数据精度高

0-20m/s全水流覆盖
