投入式水位计安装指南
一、投入式水位计工作原理简述

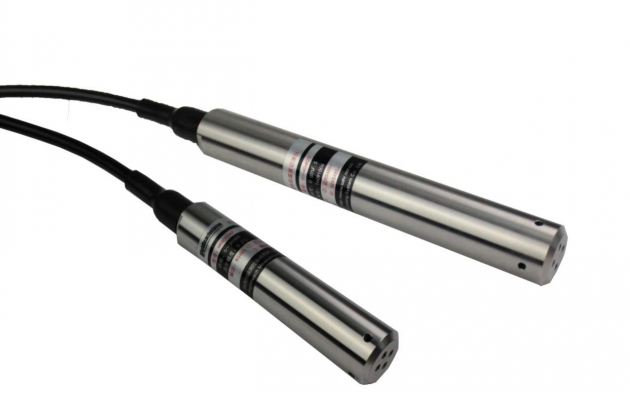

投入式水位计的感压膜片直接与被测液体接触，液体静压力作用于膜片，传感器将压力转换为电信号（如4~20mA、0~10V、RS485等），再通过公式计算出水位高度。
适用于：水井、水池、水箱、河道、水库、污水池等静止或流动平缓的水体。
二、安装前的准备
1. 确认设备型号及参数
测量范围：比如 0~10m、0~50m 水柱；
输出信号：4~20mA、RS485、0~5V等；
供电电压：通常为 12~24VDC 或 24VAC；
是否防腐、耐高温、抗泥沙等特殊要求。
2. 了解安装环境
水质：是否清洁，是否含泥沙、油污、腐蚀性物质；
水流：是否平稳，有无湍流、波浪、搅动；
安装位置：井、池、罐的底部或某一固定深度；
井径/容器尺寸：是否便于投放和固定电缆。
3. 准备工具与材料
投入式水位计本体；
信号电缆（通常随设备提供）；
电缆保护管（如PVC管、钢管，视情况而定）；
固定件：如钢丝绳、电缆夹、扎带、支架等；
密封胶、生料带（必要时）；
手电筒、卷尺、梯子等辅助工具。
三、投入式水位计的安装方式与步骤
投入式水位计最常用的安装方式是垂直投入式安装，分为以下几种常见场景：
方式一：水井 / 深井安装（最常见）
安装步骤：
选择安装位置
一般选择井底，或者离井底一定距离（如0.5米以上），避免泥沙沉淀影响传感器膜片。
若井内有淤泥、杂物，建议安装位置高于淤泥层。
安装保护管（推荐）
封闭（底部封死，仅靠侧壁小孔进水，防止泥沙进入），或
开口（底部开口，但需确保泥沙不直接冲击传感器）。
为保护电缆和传感器，可从井口垂直安装一根 PVC管或不锈钢管，管径一般为 Φ25~Φ50mm，长度至测量点。
保护管底部可以：
管壁上可打多个小孔（直径5~10mm），利于水自由进出，但防止大颗粒进入。
投放水位计
将投入式水位计的感应端（感压膜片朝下）垂直放入保护管内，一直伸到目标测量深度（如靠近井底）。
传感器的膜片必须完全浸入水中，且与水流方向垂直，避免倾斜或受冲击。
用电缆固定装置（如电缆夹、扎带、挂钩）将电缆固定在保护管内壁，防止电缆晃动导致传感器移位。
引出电缆
电缆从井口引出，穿入保护管或走线槽，做好防水、防磨处理。
建议使用穿线管、线卡固定电缆，并避免阳光暴晒或机械损伤。
接线与调试
将水位计的电源线与信号线接入相应的采集设备（如RTU、PLC、显示仪表等）。
通电后检查信号是否正常，可通过已知水位进行校准（部分仪表支持现场校准）。
方式二：水池 / 水箱 / 水罐安装
安装步骤：
选定安装点
一般安装在水箱/水池的侧面或底部，传感器垂直向下浸入水中。
若安装在顶部，可通过支架将传感器垂直悬挂于水中某固定深度。
直接投入 or 通过支架固定
直接投入法：打开水箱盖，将传感器缓慢垂直放入水中，膜片朝下，保持稳定；
支架固定法：使用L型支架、螺丝、夹具将传感器固定于某一位置，保证其始终浸入水中且不晃动。
电缆管理
电缆从水箱/水池的穿线孔引出，使用密封胶圈、堵头做好防水处理。
电缆建议穿管保护，避免磨损或受潮。
调试
通电测试，观察输出信号是否与实际水位对应，必要时进行零点与满量程校准。
方式三：河道 / 湖泊 / 开放水域（需稳定安装）
对于开放水体，投入式水位计的安装需要保证传感器稳定、不被水流或波浪冲击、不漂浮或倾斜。
常见方法：
使用重锤 + 锚定装置，将传感器固定于水中某一深度；
通过浮子平台或固定桩，将传感器垂直稳定地浸入固定深度；
电缆需用保护管或铠装电缆，防止水流冲击或动物破坏。
⚠️ 在开放水域安装时，投入式水位计容易受到水面波动、风浪、生物附着等影响，若精度要求高，建议配合气压补偿或使用超声波/雷达等非接触式仪表作为补充。
四、安装注意事项
膜片不能接触空气或暴露于空气中
投入式水位计的感应膜片必须完全浸入液体中，否则会导致测量错误甚至损坏传感器。
避免安装在水流湍急或有搅拌的地方
水流过大会导致压力波动，影响测量精度，应选择静水或水流平稳区域。
防止泥沙、杂质、油污进入膜片
若水质较差，应选用抗堵塞、耐腐蚀型投入式水位计，或加装过滤、沉淀装置。
电缆保护要到位
电缆不能受力拉扯、扭曲、浸泡在腐蚀性液体中，应做好固定与防水。
温度影响
水温变化会影响水的密度，进而影响测量结果，部分高级水位计带有温度补偿功能。
定期检查与维护
定期检查电缆、固定装置是否完好，传感器是否被泥沙覆盖，必要时清洗或重新校准。
五、总结：投入式水位计安装要点速查
项目 | 要求/建议 |
|---|---|
安装方式 | 垂直投入，膜片朝下，完全浸入水中 |
安装位置 | 水井底部、水池中央、水流平稳处 |
保护措施 | 推荐使用保护管、固定支架、电缆穿管 |
电缆处理 | 防水、防磨、防拉扯，井口/出口密封好 |
水质要求 | 尽量清洁，避免油污、腐蚀、大量泥沙 |
输出信号 | 常见：4~20mA、RS485、0~10V等 |
调试校准 | 通电检查，有条件可现场校准零点与量程 |
如您能提供更具体的安装环境（比如是水井？水池？深井多深？有没有保护管？），我可以为您提供更针对性的安装指导！（电话：15686900127）
