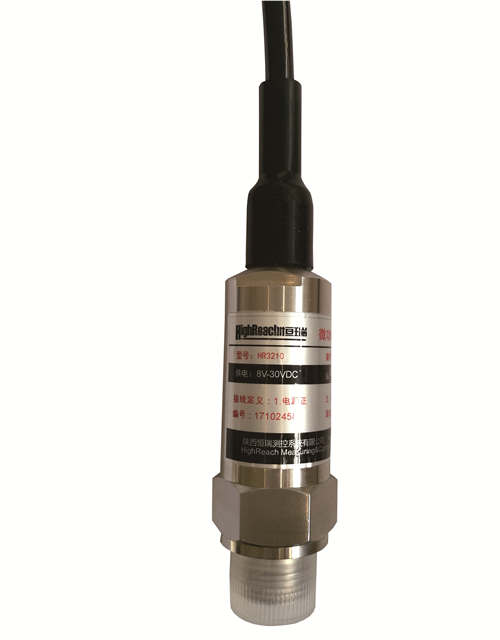

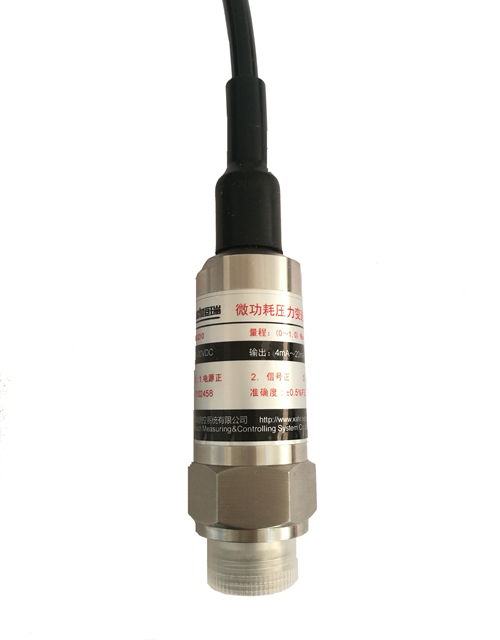

HR3210微功耗压力变送器

HR3210系列微功耗压力变送器是针对野外没有电源的情况下检测流体压力专门设计的，该产品稳性好，可靠性高，精度较高，结构巧妙，便于快速拆装。
该产品采用1Cr18Ni9Ti不锈钢结构，压力芯体选用品牌，专用本安型电路设计。
该产品的最大特点是：
功耗低，其工作电流小于900uA，便于干电池供电，解决野外无电源问题。
响应速度快，可以使用单片机做成间歇式供电的压力采集系统，瞬时通电，在400uS以内即可达到平衡，获得准确数据，然后关闭电源，需要采集时再打开电源。

长期工作，稳定可靠

低功耗、精度较高

不锈钢隔离膜片316L保护，防腐蚀。

功耗低，其工作电流小于900uA

瞬时通电，在400uS以内即可达到平衡

响应速度快

产品相关

资料下载: 点击下载
产品品牌 : 恒瑞HighReach
订货型号 : HR3210
联系邮箱 : highreach@hr-tool.cn
变送器咨询电话 : 15686900127

技术参数

项目	数值
量程	0～1，1.6,2,2.5，…100Kpa；MPa
过载液位	1.5倍满量程
精度	±0.25%FS, ±0.5%FS, ±1%FS (非线性+重复性+迟滞)
使用温度	－15℃～+60℃
兼容介质	与1Cr18Ni9Ti,氟橡胶兼容的腐蚀性介质
工作电流	< 900uA
输出信号	0.25～2.25Vdc；0.25-2.25Vdc；0.5-4.5Vdc
供电电源	3～5Vdc；
绝缘	> 100MΩ@500V
电器连接	直接引线,外壳防护IP65
压力接口	M20×1.5M；客户定制
响应时间	<0.4ms (0…99%)
振动	20g 11毫秒
冲击	10g/5…2000HzX/Y/Z轴
电磁兼容性	电磁放射：EN50081-1/-2；电磁灵敏度：EN50082-2

相关参数

电气连接

序号	定义	线颜色
1	电源VCC	红
2	地线GND	黄
3	压力输出VPout	蓝

选型指南

HR3210	微功耗压力变送器
	量程
	[0~X] KPa/MPa
		代码	输出信号
		D1	0.25～2.25Vdc；
		D2	0.5-4.5Vdc
			代码	金属材质
				壳体	膜片	过程连接
			S1	不锈钢	316L	不锈钢
			S2	316L	316L	316L
				代码	其它参数
				M2	端面密封M20*1.5外
				M2	水线密封M20*1.5外
				G2	G1/2外螺纹（齐平膜片）

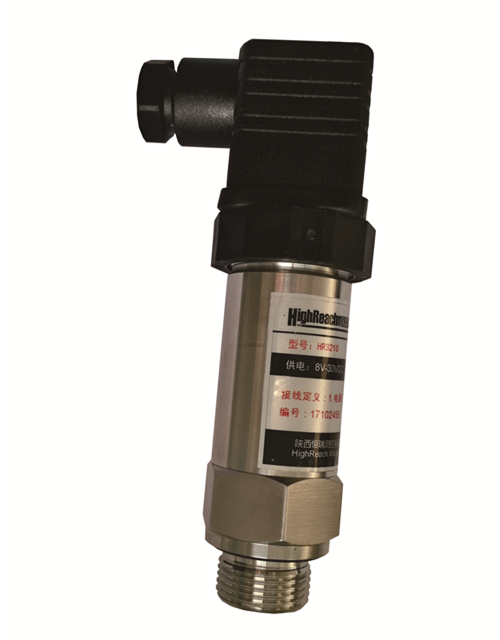

				HS	赫斯曼连接器接线
				CB	直接电缆接线（1.5米线）
				GP	表压型（大气参考）
				SP	表压型（密封参考）
HR3210	[0～10] MPa	D1	S2	M2GP	完整型号示例
