抽水蓄能工程上游测流站建设方案

一、项目背景

  在水利工程建设领域，精准的河流数据对于工程的规划、施工以及后续的运行管理都具有至关重要的意义。拟建的某抽水蓄能工程，作为一项具有重大战略意义和综合效益的大型基础设施项目，其前期施工安全和后期竣工运行的稳定性都高度依赖于可靠的河流数据支持。 在工程前期施工阶段，准确的河流流量、流速等数据能够帮助施工团队合理安排施工进度，提前做好应对洪水、枯水等不同水流状况的准备，有效保障施工人员和设备的安全，避免因水流异常对施工造成不利影响。而在工程竣工运行期间，持续监测河流数据可以为工程的科学调度、水资源合理利用以及设施的长期维护提供关键依据，确保工程能够高效、稳定地运行，发挥其应有的经济效益和社会效益。 基于以上需求，我公司受委托承担了在该抽水蓄能工程上游建设测流站的重要任务，旨在为工程前期施工安全监测以及后续工程竣工运行期间提供可靠、准确的河流数据。

二、项目踏勘

  为了确保测流站建设的科学性、合理性和可行性，建设前期，我公司选派了多位资深工程师组成专业的勘察团队，深入用户指定的区域进行全面、细致的实地勘察工作。 勘察团队在抵达现场后，首先与用户进行了充分的沟通和交流，详细了解用户对于测流站的各项技术要求、功能需求以及预期目标。随后，团队成员运用先进的测量仪器和专业的勘察技术，对指定区域内的地形地貌、水文条件、气象环境、地质结构等进行了全方位的勘查和分析。 在选择安装位置时，团队成员充分考虑了多种因素。一方面，要确保安装位置能够准确测量到河流的关键断面的流速和流量数据，以反映整个河流的水流状况；另一方面，要保证安装位置具有良好的施工条件，便于设备的安装、调试和维护。经过多次实地考察和反复论证，团队最终在用户指定区域内选取了相对理想的安装位置。 在此基础上，勘察团队结合现场实际情况和相关技术标准，精心编制了符合技术要求及施工可行性的技术方案。该方案详细规划了测流站的布局、设备的选型和配置、施工工艺和流程等内容，为后续的项目实施提供了坚实的技术指导和依据。

三、方案概括

  根据现场实际勘察所获取的详细信息，经过专业团队的深入分析和研究，我们制定了科学合理的测流方案。该方案选择在被测断面上空布设钢缆，利用钢缆作为支撑结构，将流量计及流速仪固定在钢缆的指定位置进行测量。 雷达流量计和雷达流速仪作为核心测量设备，具有高精度、高可靠性、抗干扰能力强等优点。它们能够实时、准确地测量河流的流量和流速数据，并将数据传输至后续的处理系统。同时，为了实现对测量现场的实时图像监测，我们还配备了球型摄像机。球型摄像机具有全方位旋转、高清成像等特点，能够清晰地拍摄到测量现场的情况，为数据的分析和验证提供直观的图像资料。 考虑到测流站可能位于较为偏远的地区，电力供应可能存在不稳定的情况，因此我们采用了风力发电与太阳能发电共同结合的供电系统。风力发电系统利用当地的风能资源，将风能转化为电能；太阳能发电系统则利用太阳能电池板将太阳能转化为电能。两种发电方式相互补充，能够保证电力供应的充足性和稳定性，确保测流设备能够持续、正常地运行。 在数据传输方面，我们采用了 4G + 北斗的方式进行数据传输。4G 网络具有传输速度快、覆盖范围广等优点，能够在大多数情况下实现数据的快速、稳定传输；北斗系统则具有定位精度高、通信可靠性强的特点，能够在 4G 网络信号不佳或中断的情况下，确保数据的可靠传输。通过两种传输方式的结合，能够有效提高数据传输的稳定性和可靠性，保证测量数据能够及时、准确地传输至监控中心。

四、项目配置

序号	名称	型号	备注
1	雷达流量计	HR7360	用于精确测量河流流量
2	雷达流速仪	HR7500	用于精确测量河流流速
3	球型摄像机	/	用于实时图像监测
4	遥测终端机	HR6311	用于数据采集和传输控制，设备上有指示灯、设备标签等标识
5	北斗传输系统	HR - B330	用于在特殊情况下保障数据传输
	其他配件

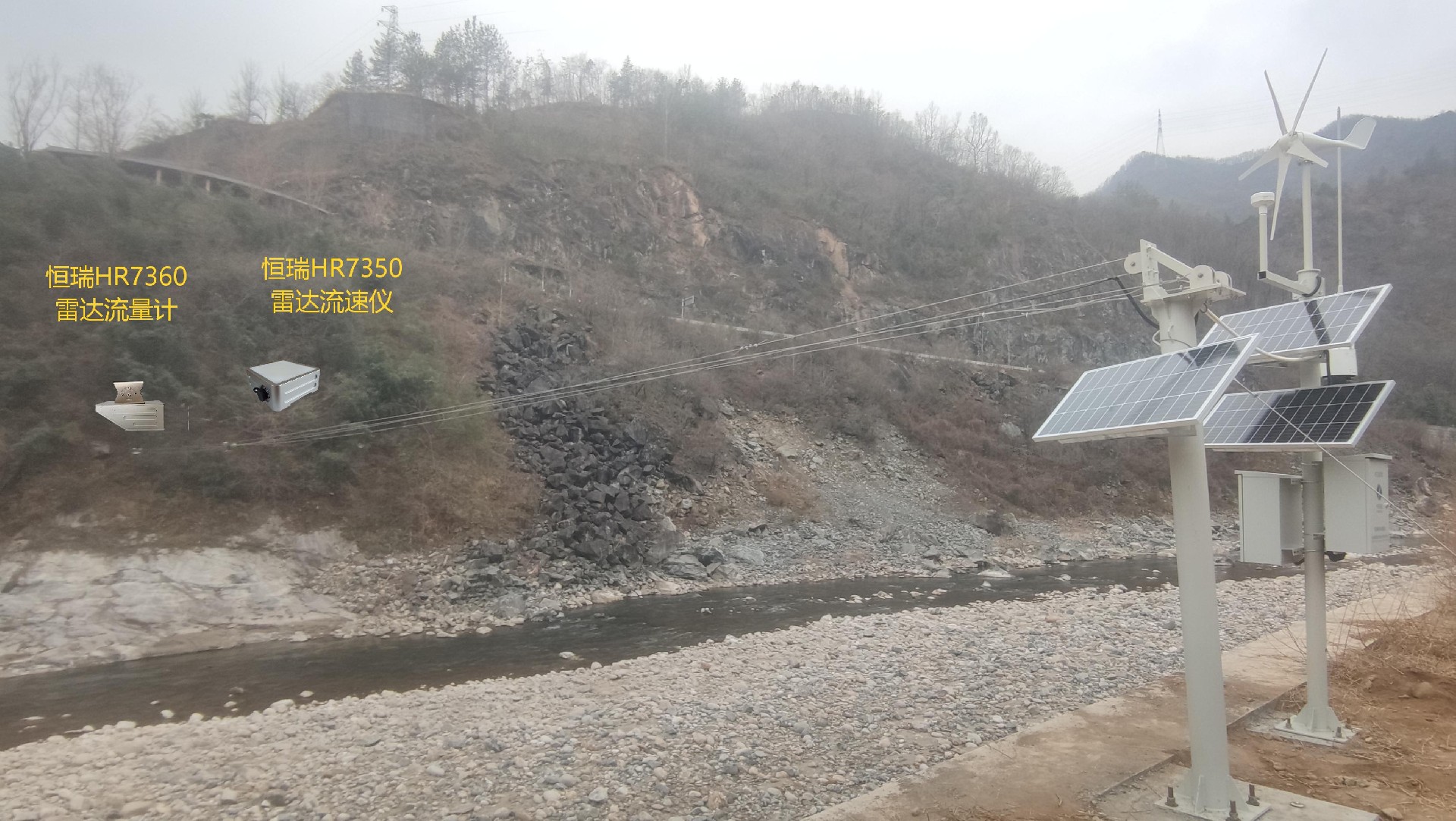

安装完成实景图

  在项目安装完成后，我们拍摄了安装完成实景图。实景图直观地展示了测流站的整体布局和设备安装情况，为后续的维护和管理提供了重要的参考依据。
