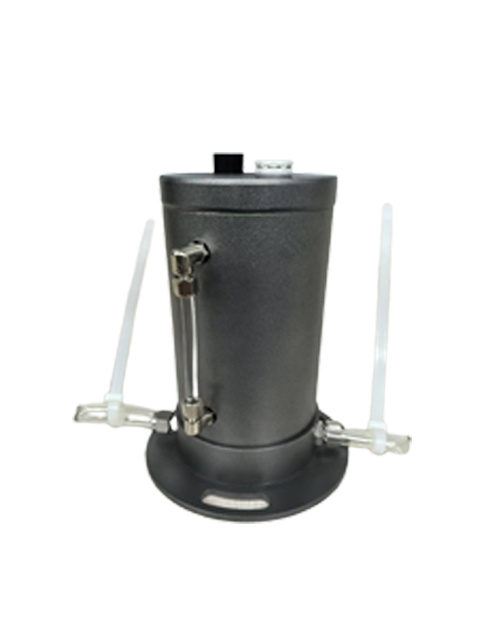

HR9200L型磁致伸缩式静力水准仪

磁致伸缩线性液位传感器是采用磁致伸缩原理制造的高精度、长量程线性、绝对位置测量的液位传感器，可以精确测量容罐液面的位置。供电方式灵活，接线方法多种且极为方便，可满足各种测量、控制、检测的要求；采用非接触测量方式，解决了因磨擦、磨损等造成的使用寿命低的问题。该传感器性能高，寿命长，有良好的环境适应性、可靠性和稳定性，安装简单，为用户使用带来极大的方便。

采用磁致伸缩原理制造的

高精度、长量程线性、绝对位置测量

供电方式灵活，接线方法多种且极为方便

可满足各种测量、控制、检测的要求

产品相关

资料下载: 点击下载
产品品牌 : 恒瑞HighReach
订货型号 : HR9200L型
联系邮箱 : highreach@hr-tool.cn
变送器咨询电话 : 15686900127

技术参数

参数说明

测量对象	液位，温度
通信协议	ModBus
波特率	9600bps （支持 4800bps 、19200bps）
有效量程范围	50mm 至1000mm任意可选
死区长度	上死区 50mm，最小下死区 50mm
测杆总长度	量程±1mm
通讯接口	标准 EIA-RS485
供电电压	12VDC±10%
工作电流	<40mA
工作温度	-40~+85℃
储存温度	-40~+100℃

性能指标

综合精度	≤0.05%F.S
线性度	≤0.03%F.S
重复性误差	≤±0.005% F.S.

分辨力	≤0.005mm
温度影响	≤±0.02%F.S./℃
迟滞	≤0.01mm
更新时间	与量程有关，不超过 20ms
工作湿度	0~98%
温度精度	±0.5℃（-10℃ ~ 85℃)

注：表中 F.S.是 Full Scale

结构特性

类别	说明
测杆材料	不锈钢 304
电子仓外壳材料	不锈钢 304
外壳防护等级	IP68（直出电缆）
浮球密度	0.7g/cm；
灌注液	温度低于-60℃不凝固，200 度以上不挥发。
