水位计选型指南-常见的几种水位计优缺点对比

2022-08-22 09:19:55

水位计是能够自动测定并记录河流、湖泊和灌渠等水体的水位的仪器。常见的水位计种类有:压力式水位计、雷达水位计、气泡水位计、浮子水位计等,本文就这几种水位计的特点做以简单对比总结,希望在水位计的选型过程中可以有所帮助!

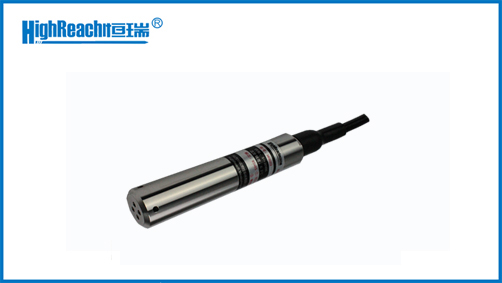

压力式水位计

它的工作原理是测量水压力,推算水位。其特点是不需建静水测井,可以将传感器固定在河底,用引压管消除大气压力,从而直接测得水位。

压力式水位计

特点

1、 测量精度高(毫米级),量程大(可达300m以上,可定制量程);

2 安装方便,直接将传感器放入水中,节省土建开支;

3 设备成本相对较低;

4 用于城市供排水、污水处理、地下水、水库、河道、海洋等水位监测领域。

劣势:

1 压力探头会受泥沙及杂物堵塞,使精度受影响;

2 浸入式测量,受水质影响,具有腐蚀性水质不好测量;

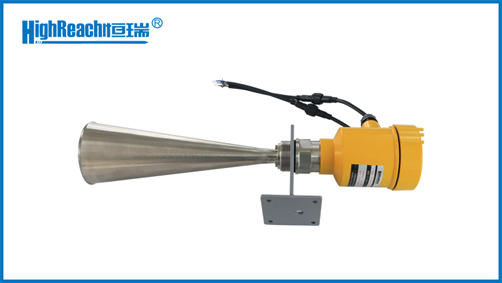

雷达水位计

雷达水位计,也叫水位雷达,是一种利用电磁波探测目标的电子设备其主要测量原理是从雷达水位传感天线发射雷达脉冲,天线接收从水面反射回来的脉冲,并记录时间T,由于电磁波的传播速度C是个常数,从而得出到水面的距离D。


特点

1 非接触式测量,不受限于水质环境,不破坏水流结构;

2 不受温度、湿度、风速、降雨等环境因素影响,数据稳定可靠;

3、 只需要将探头安置至水位上方,大大减少土建投资;

4 适用于河流水位,明渠水位、水库坝前,坝下尾水水位监测、调压塔(井)水位监测、潮位自动监测系统以及城市供水,排污水位监测系统

劣势:

1、 寒冷环境下,天线容易出现结晶、结冰,数据会报错,需要不定时进行处理;

2、 安装环境避免有障碍物或者漂浮物,雷达波会将其误为水面,造成数据不准确;

3、 安装必须注意雷达波全部覆盖到水面;会有一定的盲区。

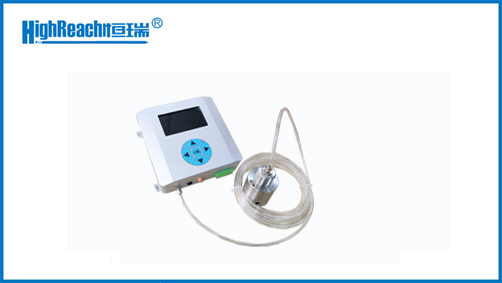

气泡水位计

气泡水位计是一款水位测量类高精度智能设备,属于基于压力传感器和导气管的间接测量装置适用于不便建测井或建测井费用昂贵的地区,安装简便、易于操作,可检测水位、电压等多种参数


特点:

1、 测量精度高(毫米级 ),免维护,抗振动,寿命长;

2、 适用于不便建测井或建测井费用昂贵的地区,安装简便、易于操作

3、 设备与被测水体完全没有“电气”上的联系,只有一根气管进入水中,从而可以避免很多干扰、影响,构成了它自己的使用特点,数据稳定可靠;

4 用于中小水库水位测量、河流湖泊水位测量以及排水管道水位测量

劣势:

1、 底部淤泥和杂物会堵塞产品探头,影响其精度;

2、 由于功耗较小,气泵的泵气力量不足,无法在环境较差的地方使用(多泥沙,多杂物等)。

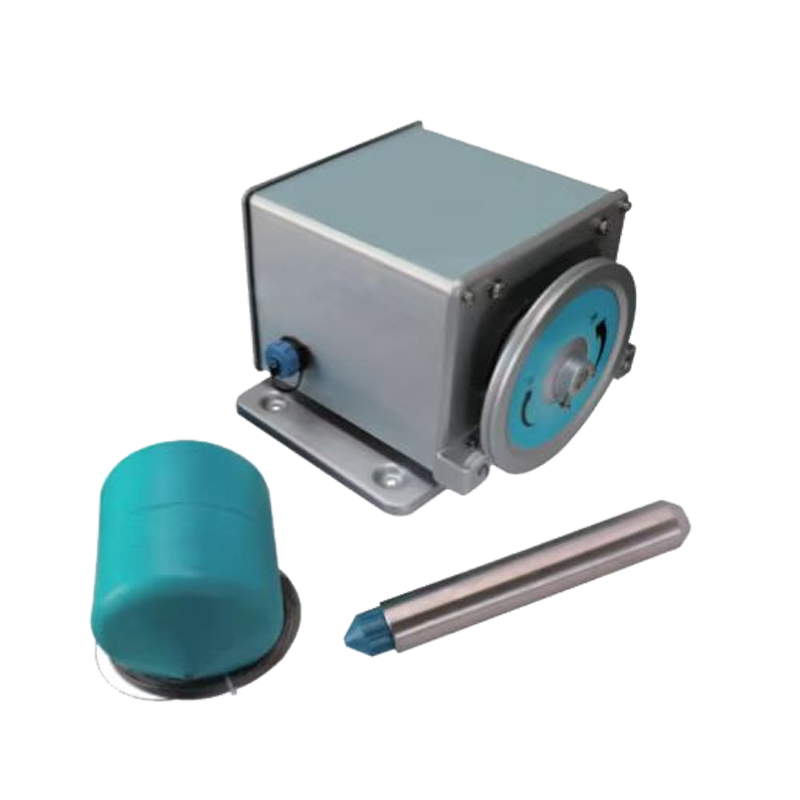

浮子水位计

浮子水位计是独立的水位观测测量仪器,又可以与电显示器、闸门开度仪闸门启闭机控制系统连接,共同组成计算机综合显示、控制系统(如船闸、水电站、抽水蓄能电站、农业灌溉系统,给排水系统等)。

9204 (2).png

适用范围及特点:

1、 原理比较简单,误差相对比较小;

2、 仪器在水位变率大、波涌严重的环境下具有良好的测量精度和工作稳定性3 适合水文站、水库站、闸坝站、遥测站、水电站使用

劣势:

1、 必须要安装在水位井内;

2、 测井管道保持在一条直线上不予许弯曲,设备安装施工难度大。
