压力式水位计在不同水环境下的安装方法

2022-08-05 09:05:36

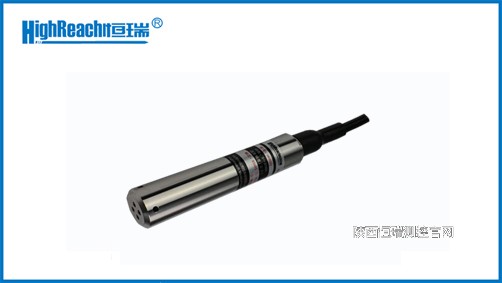

压力式水位计。也就是我们常说的:“投入式液位计”,其工作原理是测量水压力,推算水位,它的特点是无需建净水测井,可将传感器固定在河底,用引压管消除大气压从而直接测得水位

压力式水位计采用先进的隔离型扩散硅敏感元件制作而成,直接投入容器或水体中即可精确测量出水位计末端到水面的高度,并将水位值通过4-20mA电流或RS485信号对外输出。广泛应用于城市供排水、污水处理、地下水、水库、河道、海洋等水位监测领域。


压力水水位计的正确安装使用,对延长产品的使用寿命、达到良好的工作状态,有不可忽视的影响,故对安装,特提出以下安装使用要求:

1. 安装前应注意(1)所测介质是否与液位计结构材料相适应

        2)所测液体是否会会堵塞液位计的进液孔

2. 该产品测量液位,实质是表压式液位测量,传感器背压腔有导气管通大气,以抵消大气压力变化带来的液位测量误差,产品连通大气的导管,会随早晚温度的变化,有冷凝水产生,尤其是较长导线,更有水气进入液位计形成结露和风险,所以建议选配防水接线盒,该类型接线盒有防水透气分子筛,让大气压力不受阻挡良好传递,但阻止水分子进入,保证了背压腔的干燥,保证了产品长时间良好稳定运行。

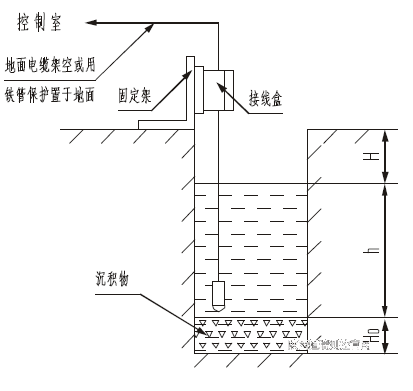

3. 在静水水池中的安装如图一所示,在深井中的安装如图二所示





                图一            图二


4. 液位计的安装方向为垂直向下安装,在动水中使用时,必须注意使变送器感应面与水流方向平行,以免水流冲击感应膜片,引入测量误差。在动水中安装(河道、库区等),应加静水装置。

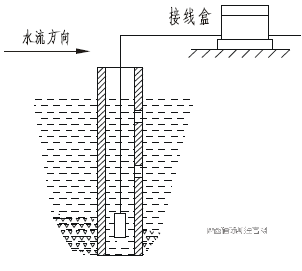

1)在水道中插入钢管,如图三,在钢管背水流方向不同高度打若干小孔,以阻尼水波和消除动水压力影响

   (2)若为清水域的砂石河床,如图四,以浅埋为好



图片4.png 图片3.png



     图三                       图



 5.在任何安装使用中,都需避免液位计探头触入污泥层,一则易损坏传感器膜片,二是无法正确测量
