沉降监测—静力水准仪安装现场实例

2022-07-21 14:32:27

静力水准仪(连通液位沉降计)是测量两点间或多点间相对高程变化的高精密液位测量仪器,通常由缸、浮筒、精密液位计、保护罩、支撑架等部件组成。静力水准仪一般安装在被测物体等高的测墩上或被测物体墙壁等高线上,通常采用一体化模块化自动单元采集数据,通过有线或无线通讯与计算机连接,从而实现自动化观测。目前广泛应用于运营铁路沉降监测、地铁隧道沉降监测、基坑、大坝、桥梁与房屋的沉降监测以及数字矿山顶板预警等领域。

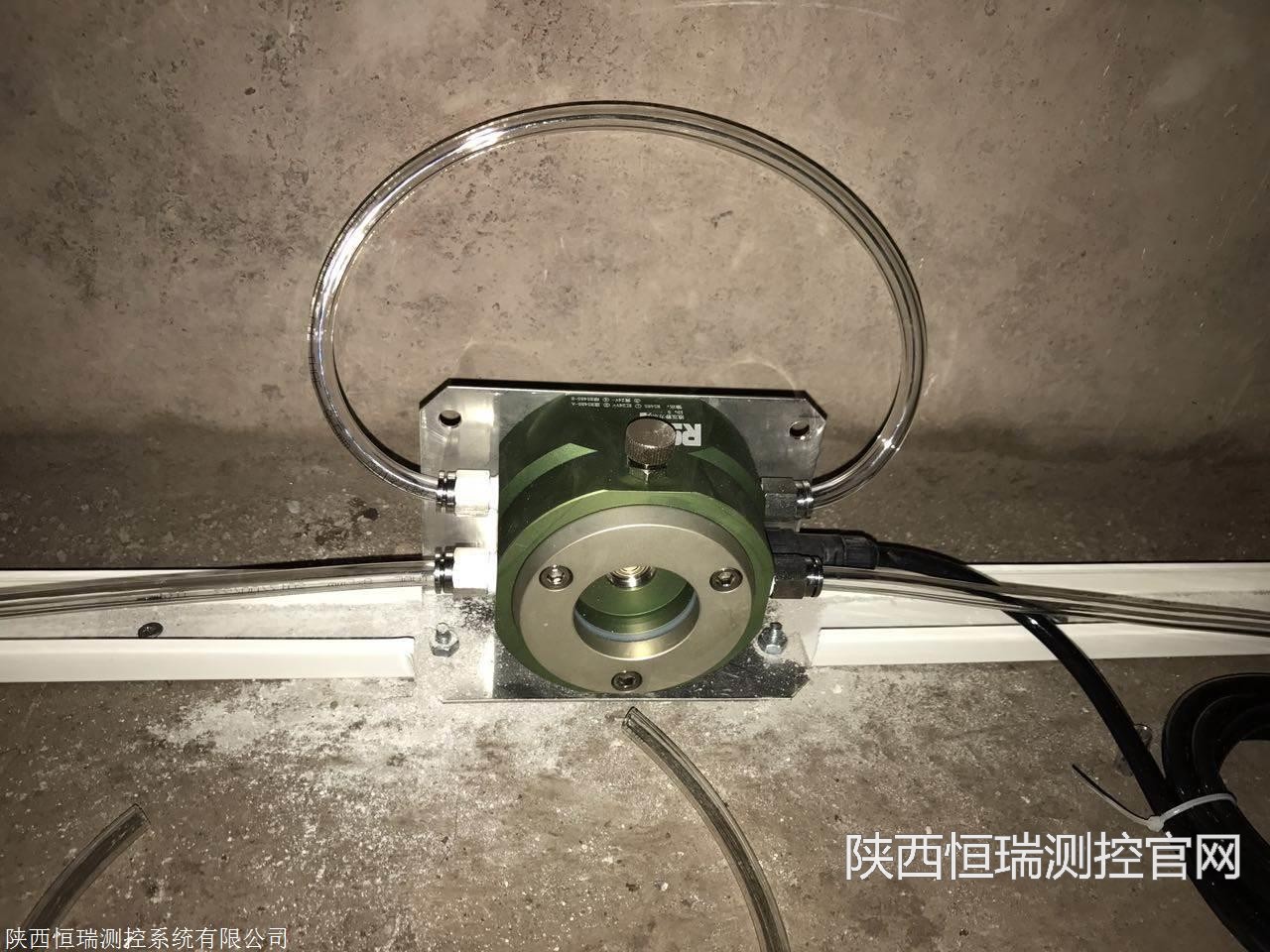

 静力水准仪

沉降监测施工

沉降监测施工

编号

名称

1

基础开挖

2

基础施工

3

基础混凝土浇筑

4

精力水准仪管路保护

5

管路基坑开挖

6

混凝土立柱浇筑

7

精力水准仪液箱保护施工



现场安装---清单

1)

微压差静力水准传感器(测点)

2)

微压差静力水准传感器(基准点)

3)

保护管(含线缆、液管、通气管)

4)

波纹管

5)

采集系统(含采集,传输,连接,通讯设备)

6)

水箱

7)

太阳能供电系统(含太阳能电板、电池、设备箱,充电控制器等)

8)

立杆支架

9)

专用液位设备用防冻液

10)

电话卡(4G)

11)

恒温保护套(精力水准仪和保护管外露部分)

12)

水箱保护罩

13)

传感器保护罩

14)

传感器支架(2米,1.5米,1米)

15)

精力水准仪传感器连接板(支架上的传感器)

16)

安装辅材(PVC管,扎带,保护盖等)



现场安装图片

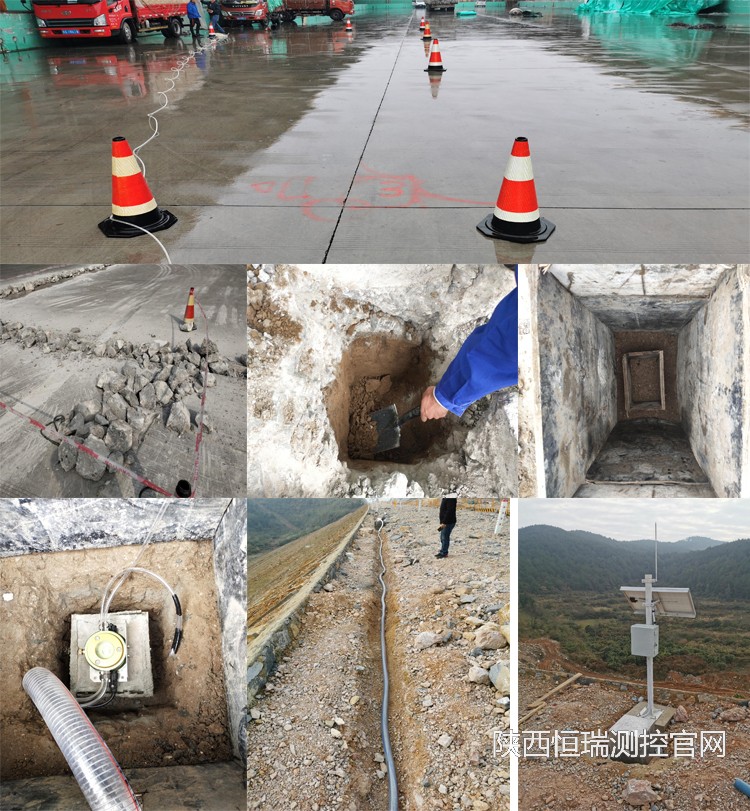

静力水准仪安装

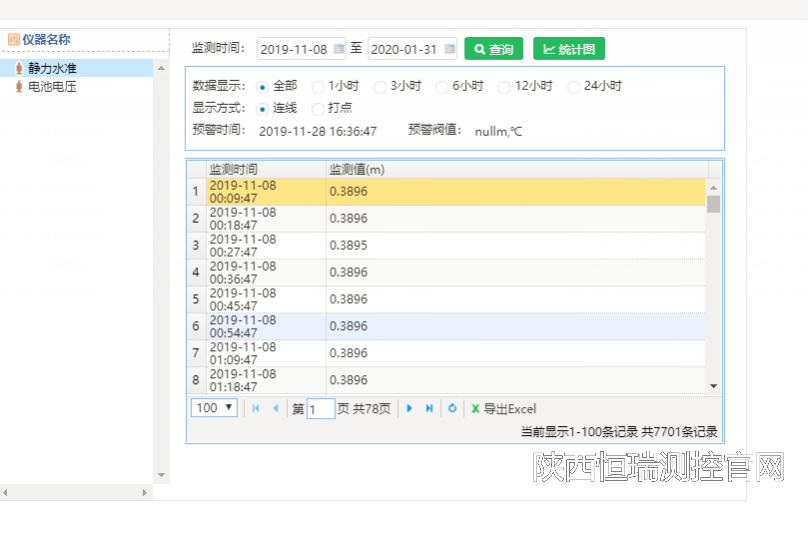

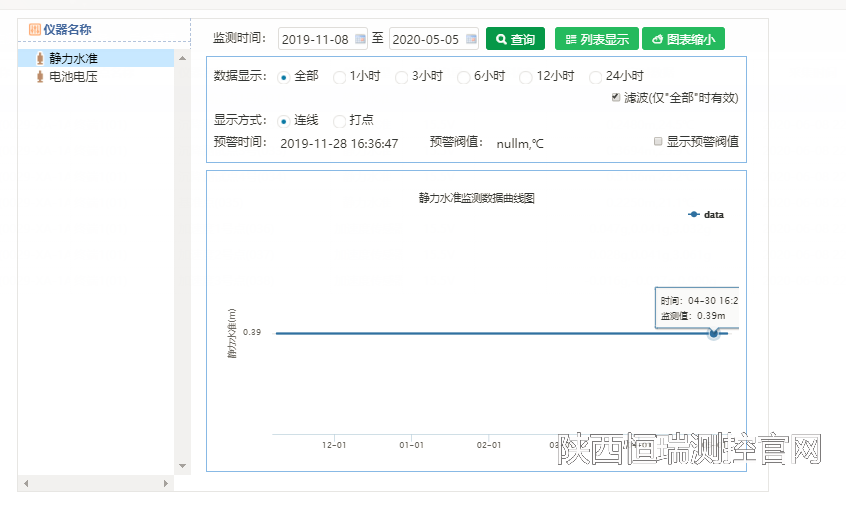

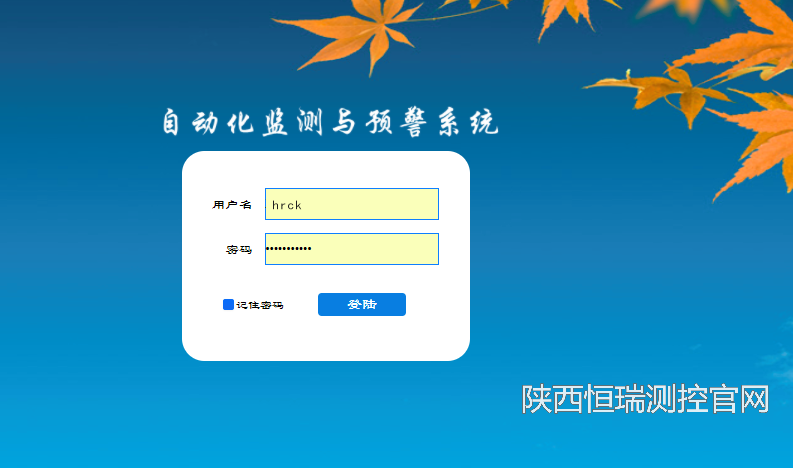

后台监测
