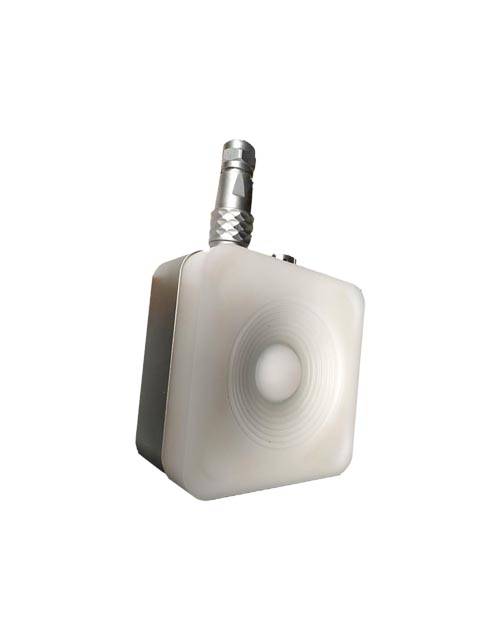

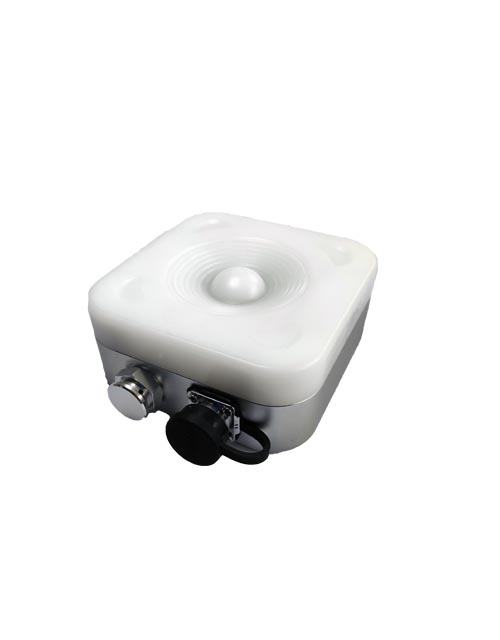

HR7311型雷达水位计

     HR7311是一款高精度、低功耗的雷达水(液)位计,可用于地表(或管网)水的非接触式液位测量;该设备采用脉冲相参雷达(PCR)技术,用60G毫米雷达波作为载波信号,通过复杂的信号识别算法实现了毫米级的测量精度,优化的消浪滤波设计,使测量结果更加精确稳定。相比传统脉冲雷达液位计具有更高的测量精度、更低的功耗以及超小的体积;测量时不受温度梯度、气压、水面水汽、水中污染物以及沉淀物的影响,是一款超高性价比的雷达液位计


基于微波雷达工作原理的60GHz距离探测器。

连续脉冲探测,全天候稳定工作,测量误差小于±5mm。

高端信号处理技术,能很好地适应水面波动性,进一步避免误差

非接触式探测,方向性好,传输损耗小,应用范围广泛。

在片天线(40°× 80°),加透镜可达到(11°× 11°)。

每秒约10次测量,有效消除水面波浪、仪器振动影响

产品相关

  • 资料下载: 点击下载
  • 产品品牌 : 恒瑞HighReach
  • 订货型号 : HR7311
  • 联系邮箱 : highreach@hr-tool.cn
  • 变送器咨询电话 : 15686900127

技术参数





发射频率

60.5GHz

发射功率(EIRP

10dBm

天线样式 *

片上天线(加透镜)11°× 11°

工作电压

+7~28V  DC

工作电流

12V工作电压供电

工作模式: 工作电流 ≤ 15mA

低功耗(休眠)模式: 工作电流 ≤ 0.3mA

通信接口 *

RS-485

数据格式

9600(默认),8,n,1;波特率可调

响应时间

100 ~ 5000ms,默认5000ms

测量间隔

1 ~ 480min,默认1min

测距精度

≤±5mm

测距范围

0.05~7m

分辨力

1mm

产品尺寸

92×92×40mm

防护等级

IP68

外壳材料

前盖赛钢,后盖铝合金




相关参数

产品尺寸



应用场景


产品主要用于现场水位数据采集。采集数据可通过通讯接口并经无线装置传输至上位机或服务器中。因此,本产品多用作远程监控系统的监测终端。

产品功耗较低,十分节能,在野外定点持续探测时可使用太阳能供电充当其电源。

应用场合:

1) 江河、湖泊等自然水域水位监测,通过布点监测,构建监控网络,实现汛期联动预警。

2) 水库、污水渠等蓄水场所水位监测,用于内部作业调控。
