沉降监测：静力水准仪详细安装过程

         HR8066静力水准仪（连通液位沉降计）是测量两点间或多点间相对高程变化的高精密液位测量仪器，通常由缸、浮筒、精密液位计、保护罩、支撑架等部件组成。静力水准仪一般安装在被测物体等高的测墩上或被测物体墙壁等高线上，通常采用一体化模块化自动单元采集数据，通过有线或无线通讯与计算机连接，从而实现自动化观测。目前广泛应用于运营铁路沉降监测、地铁隧道沉降监测、基坑、大坝、桥梁与房屋的沉降监测以及数字矿山顶板预警等领域。

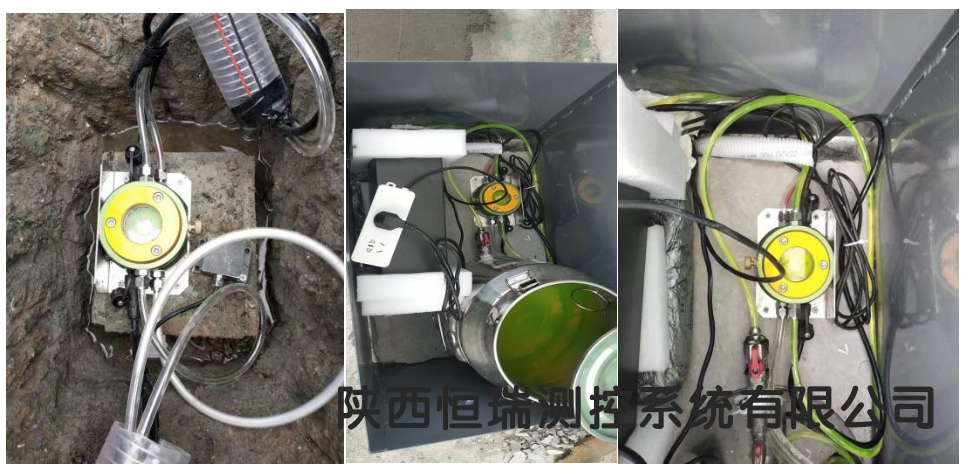

静力水准仪详细安装过程

1、测墩安装时注意每个测墩高程一致， 各仪器墩面高程用水准仪或其他方式找平，允许高差±5mm，制作完成平尺找平平面，墩子高度根据实际需要确定。 　　
2、安装仪器底板和钵体，将仪器钵体 底板固定在测点墩的不锈钢螺杆上，然后安装钵体主体，调整好高度并固定水平。
3、安装连通管，按各测点之间的管线路径长度顺序铺放连通管，并与各钵体连接，连通管为纤维增强型PVC 软意管子理顺并拉直，计算好佳长度，中间尽量不让管路走弯道或上下坡，保证水能顺畅流动。水管之间接头必须连接紧以防漏水。
4、加液。这是一道非常重要的工序，是整个系统安装的质量关键点。 　　
1）加液前应用酒精浸泡、清洗水管和钵体。把首、尾两端陕西恒瑞HR8066型静力水准仪的气口打开，将其形成高差。在条件允许的情况下，灌注静置过的蒸馏水，如果条件不允许，用纯净水亦可，同时需配一定比例的甲醛溶液，以达到防腐杀菌效果。若工作环境低于零下，要配入防冻液。建议防冻液选用冰点为-25℃ 的防冻液，掺水搅拌后进行灌注。 　　
2）加液方式的选择：一般原则是从往首端测点进行灌注，可以往钵体内加液，然后顺序流入后面的测点，若钵体太慢，或者操作不方便，可以选择从端点钵体的水管入口加液。测点较多时，也可以从中间测点向两端 注入液体。灌注液体后，打开其它测点的通气口。加液时应注意缓慢加入，不间断液压压足够大排净气泡。 　　
3）可能由于钵体加液体过快、 液体流经过三通或直通有气压变化，或者水管管壁不光滑、有杂质、浸泡不全 原因都会产生气泡。可以利用气体密度小的原理，人工手动排泡，也可利用阀门循环加水、放水分段冲走气泡。或者防冻液注入完毕后，需要在每个静力水准仪液面上倒入适量硅油，防止液体水汽化蒸发。
4）安装浮子、模块、测针。加液完成即开始安装测量模块、光源，浮子和测针，然后通过观察内置水平泡进行调调节光源和模块 CCD 单元之间的距离。标志杆部件应与浮子连结。 　　
5）安装电源线和通讯线。按测点之间的管线路径顺序铺好电源线和通讯线，电源线和通讯线穿过电缆孔接入模块线过程中要注意到任何接线头不能接反或者短路接错，否则，会损坏传感器本身和系统。接好电源线与传感器通讯线后，对整体接线进行检查，看是否有接错和短路现象。确认后将电源线外接 220V电源接头插入电源插座进行通电。 　　
6）管线保护和测点仪器的保护。安装完成后需要将各陕西恒瑞HR8066型静力水准仪的数据线、电缆、 通液管等 保护管套好，布置于沟槽或走线 盒内，走线高程不得高于主体容器内的最低液面。最后要用金属保护罩将仪器罩起来。 　　
7）影响HR8066型静力水准仪测量精度的主要原因有：安装质量和温度。安装时水管接头密封不好或 者管内留泡都会对测量精度有很大影 响，因此各监测点应尽量调整至同一水平位置，确保密封，排净气泡。由于液体的密度是随 的变化而变化的，如果系统中出现局部的或 者不均匀的温度变化，会导致液体的密度发生 相应的变化，从而引起液体体化，那么在不同的钵体中的液面高度也会产生不同量的 升高或者降低，进而严重影响测量的精度。因此连接管应尽量避 地面直接接触或局部受到日照，以降低大气和地面温差的较大变化而 影响管路液体稳定性。 　　
8）陕西恒瑞HR8066型静力水准仪投入使用后，在运行维护过 程中，应注意定期检查系统是否有漏液情况，通过人工检查液面高度，判断液位是否 超出量程范围，如接近量程的极限，应及时进行处理。添加测量液时，注意保护光电测量系统，防止测量液撒在光电系统和浮子上面，影响测量精度。
