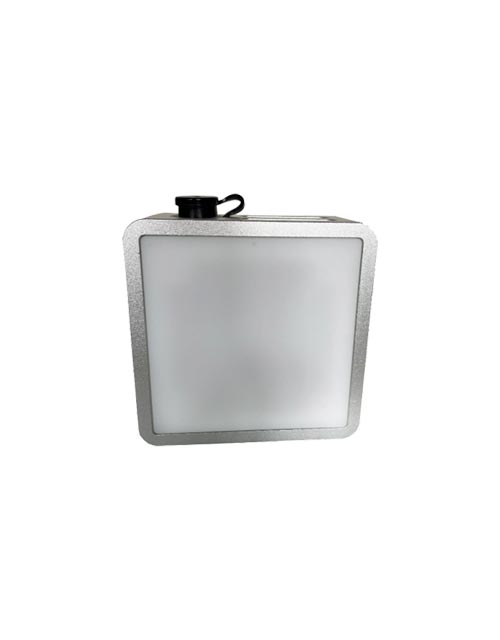

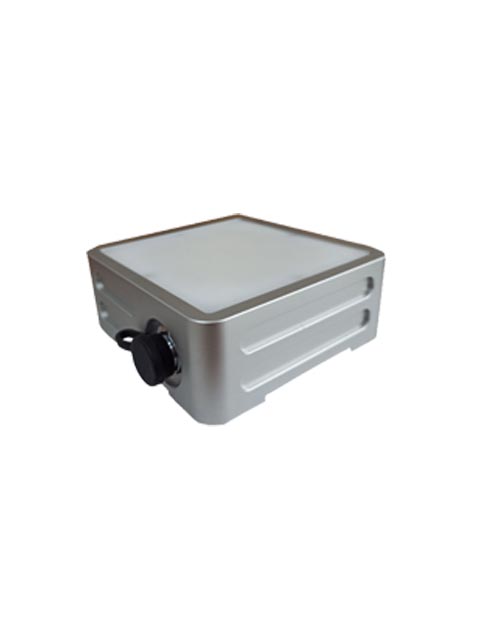

HR.FSL-1型雷达流速仪

本产品是一种采用微波技术的测流仪器,可与水位探测结合用于水文监测,专用于天然河流、渠/涵/管道等水流波动场所的表面流速监测,汛期城市洪涝监测,如低洼地积水、排水口流速流量监测等。产品吸收德国InnoSenT公司24GHz平面微带雷达技术,并采用自有后端处理技术精确提取水流速度,可实现非接触式、无人自动监测。

内置德国InnoSenT公司24GHz(ISM标准波段)雷达探测模块

CW平面微带雷达非接触式探测,不受气候、泥沙及漂浮物影响

快速精确测量,数据输出稳定,且适用于洪水期高流速环境

天线发射频率灵活可调,能有效避免多个产品相互干扰

可设定多种数据通讯接口方便用户系统对接;测量运行和休眠模式相结合节能降耗

防内部结露、防水、防雷设计适用于各种野外环境;外观小巧安装方便、易维护

产品相关

  • 资料下载: 点击下载
  • 产品品牌 : 恒瑞HighReach
  • 订货型号 : HR.FSL-1
  • 联系邮箱 : highreach@hr-tool.cn
  • 变送器咨询电话 : 15686900127

技术参数


参       数

说       明

有效距离

0.5 ~ 30 m

测速范围

0.15 ~ 15 m/s

分辨率

0.01 m/s

     测速精度

±0.02 m/s

启动时间

< 3 s

测量时间

3~240s

天线样式

    平面微带阵列天线, 32°× 14°

发射频率

24.000 ~ 24.250 GHz

发射功率

26 dBm

通信接口

RS-232(默认)/ RS-485 / SDI-12 / 4-20 mA电流环

数据格式

9600(默认)8n1; 波特率可调

工作电压

+7 ~ 28 V  DC

工作电流

正常工作模式,12V工作电压供电,工作电流 约 110mA

低功耗(休眠)模式,工作电流 ≤ 1mA

工作温度

-40 ~ 60 ℃

防护等级

IP66

尺寸(长×宽×高)

100×100×40(mm)

外壳材料

前盖赛钢,后盖铝合金


相关参数

产品安装要求:
安装角度α:30° ~ 60°
安装高度:0.5 ~ 30 m

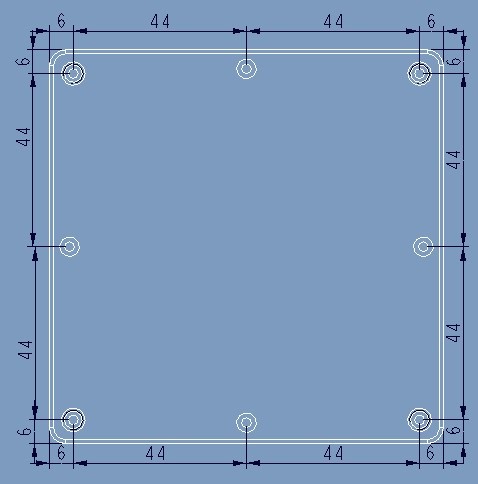

安装孔位置如右图所示。
HR.FSL-1雷达流速仪产品安装
单位:mm
