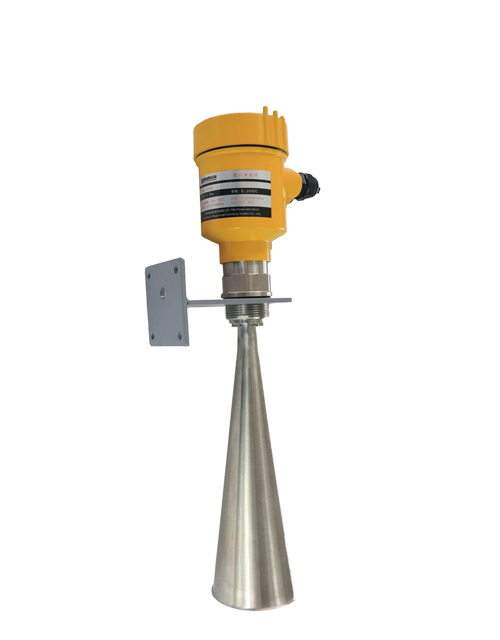

HRRD730系列雷达液位计

雷达液位计天线发射及窄的微波脉冲,这个脉冲以光速在空间传播,遇到被测介质表面,其部分能量被反射回来,被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。由于电磁波的传播速度极高,发射脉冲与接收脉冲的时间间隔很小(纳秒量级)很难确认,90X系列26G雷达液位计采用一种特殊的解调技术,可以准确识别发射脉冲与接收脉冲的时间间隔,从而进一步计算出天线到被测介质表面的距离。

重量轻约1KG,便于安装

多种输出电路接口与采集系统配合

天线尺寸小,便于安装和加防尘罩等天线防护装置

测量范围最高可达70米,覆盖大型水库等水位测量

采用脉冲工作方式,雷达液位计发射功率极低,对人体及环境均无伤害

波束角小,能量集中,具有更强抗干扰能力,大大提高了测量精度和可靠性

产品相关

  • 资料下载: 点击下载
  • 产品品牌 : 恒瑞HighReach
  • 订货型号 : HRRD7301/7302
  • 联系邮箱 : highreach@hr-tool.cn
  • 变送器咨询电话 : 0917-3208995
  • 物联网咨询电话 : 0917-3388695

技术参数

外 壳
外壳和外壳盖之间的密封                           硅橡胶
外壳视窗                                                       聚碳酸酯
接地端子                                                       不锈钢
供电电压
四线制              标准型                       (6~26) V DC
                          功耗                            max 12mA
                                  允许纹波                  - <100Hz                         Uss                                                                     - (100~100K) Hz           Uss
电缆参数
电缆入口/插头               M20xl.5电缆入口
                                                        接线端子                          导线横截面1.0mm²
输出参数
输出信号                           RS485
通讯协议                           Modbus
分辨率                               1. 6u A
故障信号                            电流输出不变;
20. 5mA
                                                                                                    22mA;
3.9mA
                                                         积分时间                            (0~50)s,可调
盲区                                                         天线末端
最大测量距离                                 HRRD7301                  30米
HRRD7302             70米
微波频率                                                            26GHz
通讯接口                                                            Modbus 通讯协议
测量间隔                                                           大约1秒(取决于参数设置)
调整时间                                                           大约1秒(取决于参数设置)
显示分辨率                                                      1mm
工作存储及运输温度                                    (-40~100) ℃
过程温度(天线部分的温度)               (-40~250)℃
压力                                                                   Max. 4MPa
耐震                                                                    机械震动 l0m/s² (10~150)Hz

相关参数

结构尺寸
HRRD730X结构尺寸
